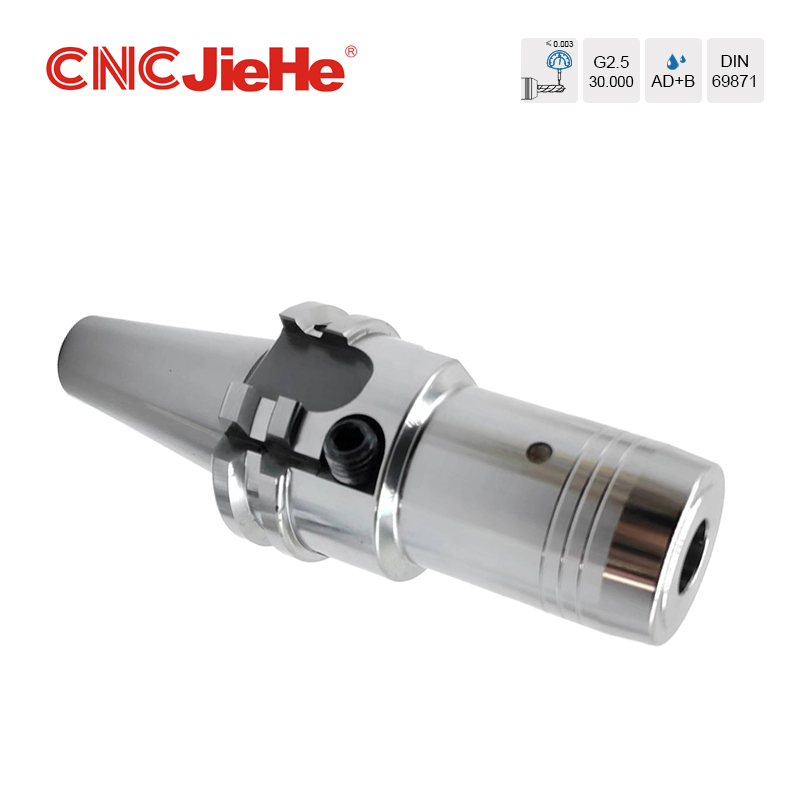

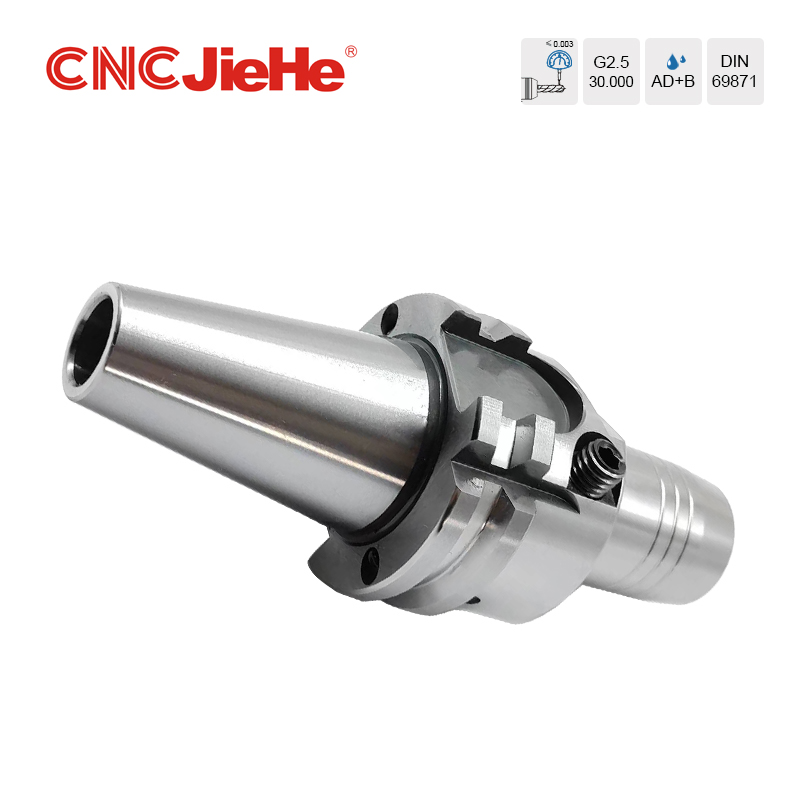

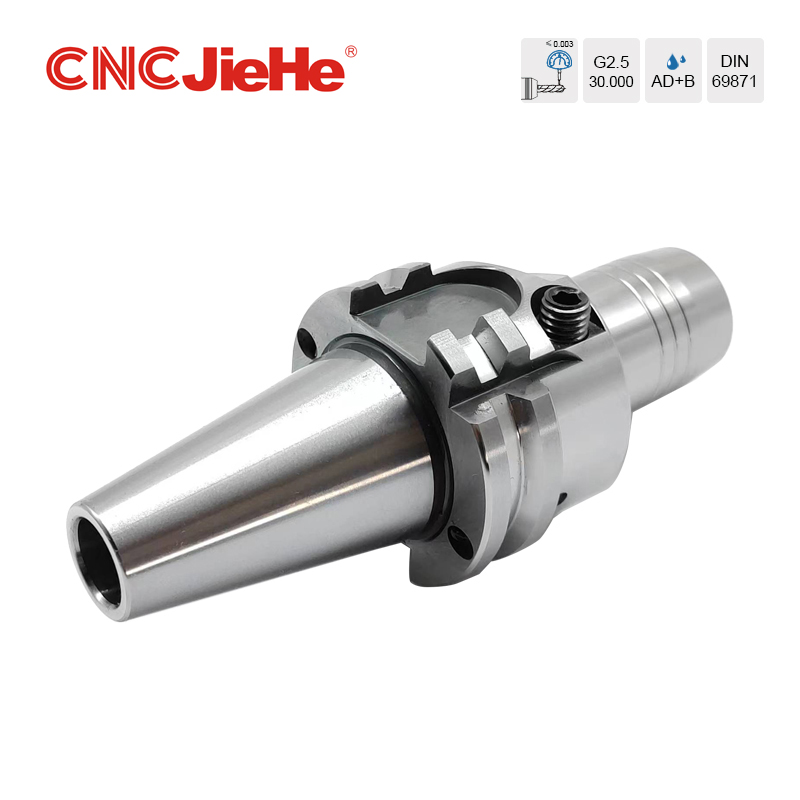

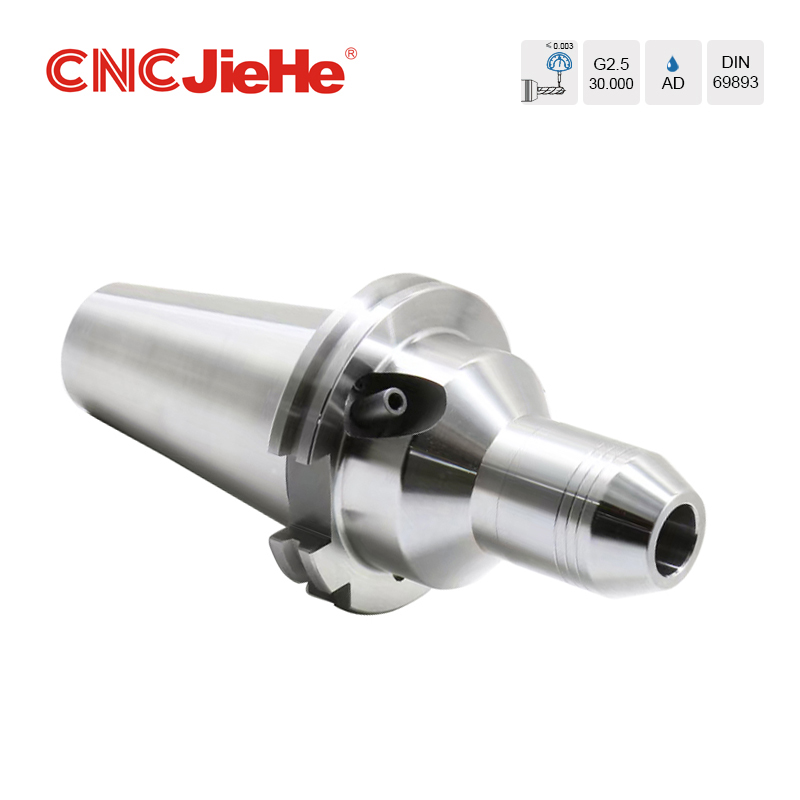

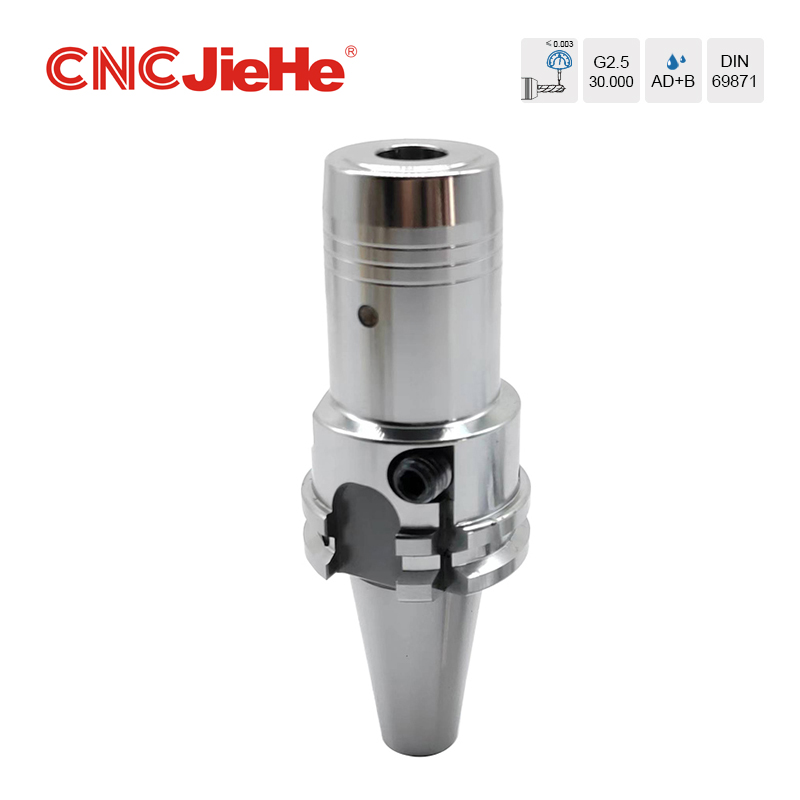

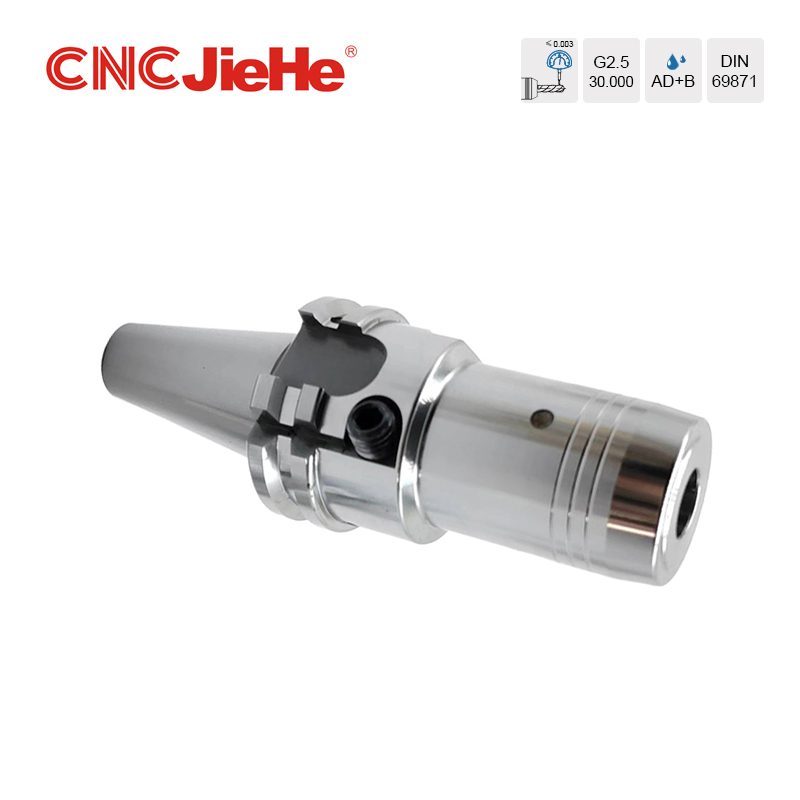

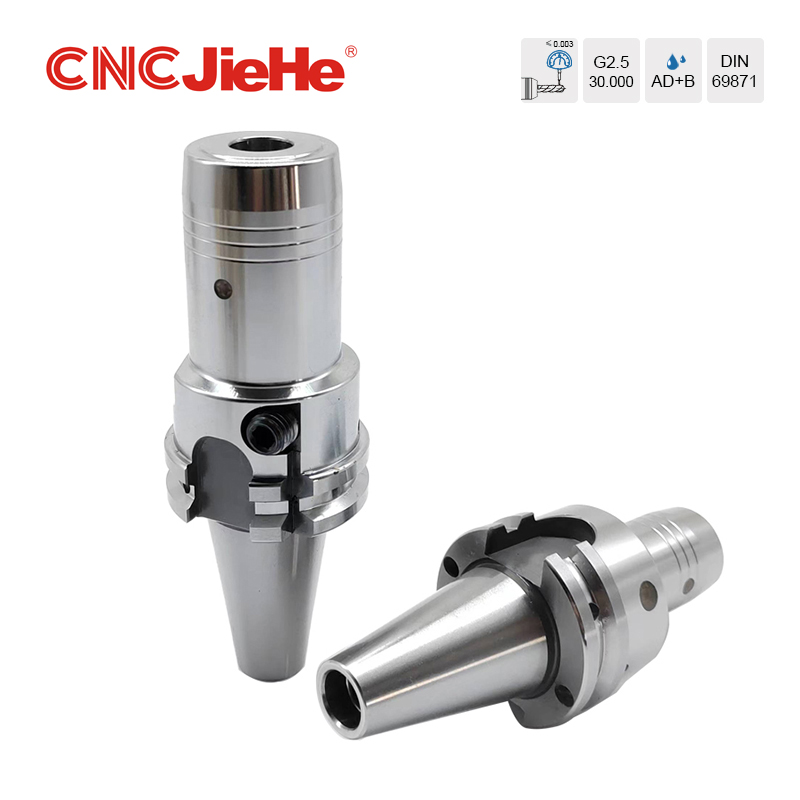

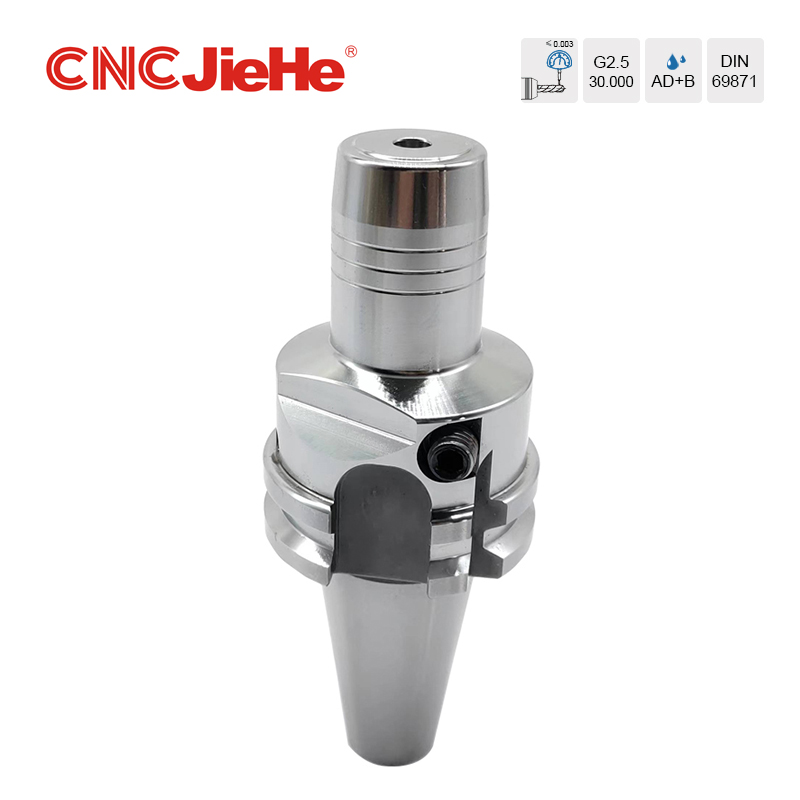

SK-Hydraulikspannfutter

Produktbeschreibung

Das hydraulische Spannfutter SK ist ein erstklassiges Produkt, das für CNC-Bearbeitungsanwendungen entwickelt wurde. Es besteht aus hochwertigem legiertem Stahl und gewährleistet Haltbarkeit und lange Lebensdauer. Dank der umfangreichen Modellpalette ist die Aufnahme verschiedener Werkzeuggrößen möglich. Dieses Spannfutter ist so konstruiert, dass es eine außergewöhnliche Leistung in Bezug auf Präzision, Spannstabilität und Vibrationsdämpfung bietet. Es ist eine ideale Wahl sowohl für schwere Bearbeitungsaufgaben als auch für solche, die eine hohe Präzision erfordern, und ermöglicht Herstellern eine hervorragende Produktionsqualität und -effizienz.

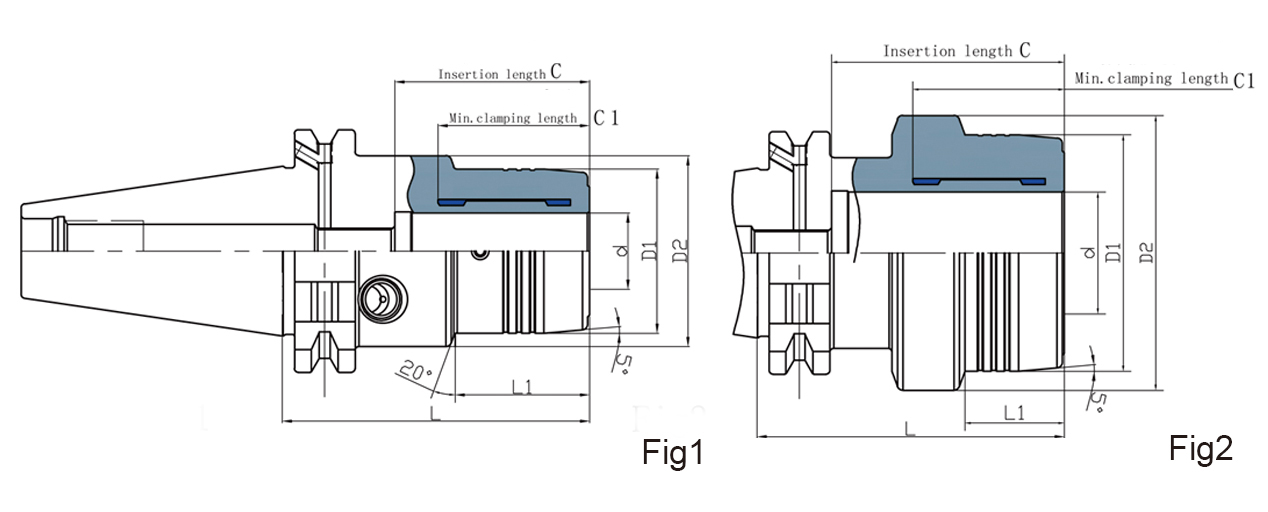

Produktschema

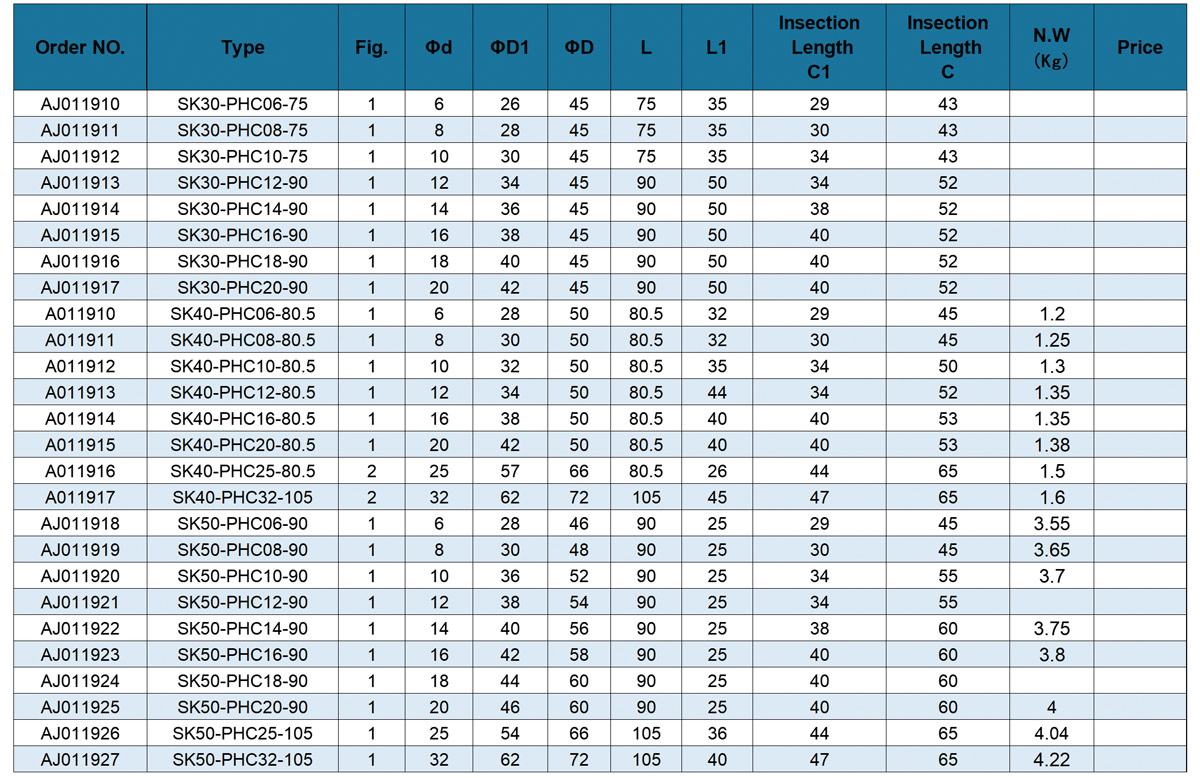

Produktparameter

Produktsystem

Das hydraulische Spannfutter SK verfügt über einen hydraulischen Spannmechanismus. Die Betätigungsschraube B treibt den Betätigungskolben an, der die Hydraulikflüssigkeit in das Kammersystem drückt. Dadurch greift die Spreizhülse fest in den Werkzeugschaft ein. Die Längeneinstellschraube E ermöglicht eine schnelle und einfache Voreinstellung der Werkzeugposition. Der Werkzeughalterkörper weist eine Nut am Werkzeugschaft auf. Beim Spannvorgang wird zunächst der Werkzeugschaft zentriert, anschließend weitet sich die Spreizhülse auf, um einen sicheren Halt zu gewährleisten. Durch den hohen Spanndruck werden Öl-, Fett- oder Schmiermittelrückstände in die Nut verdrängt, wodurch die Oberflächen trocken bleiben und der Werkzeugverschleiß verringert wird. Die Hydraulikflüssigkeit im Kammersystem sorgt zudem für eine dämpfende Wirkung und erhöht so die Stabilität des eingespannten Werkzeugs bei Bearbeitungsvorgängen.

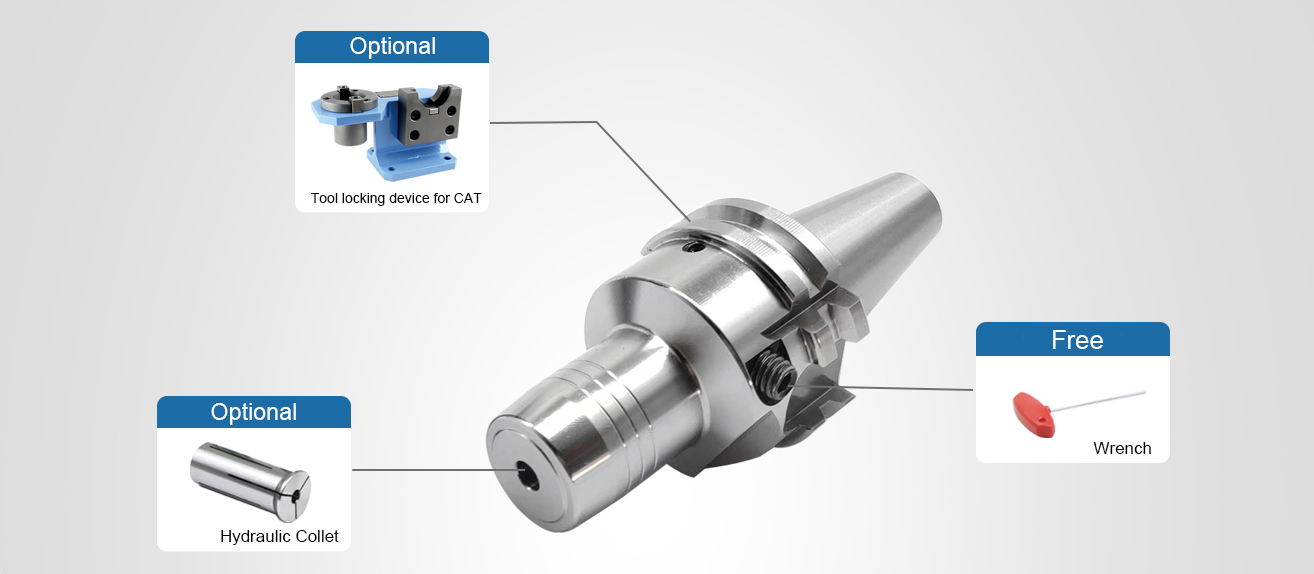

Optionales Zubehör

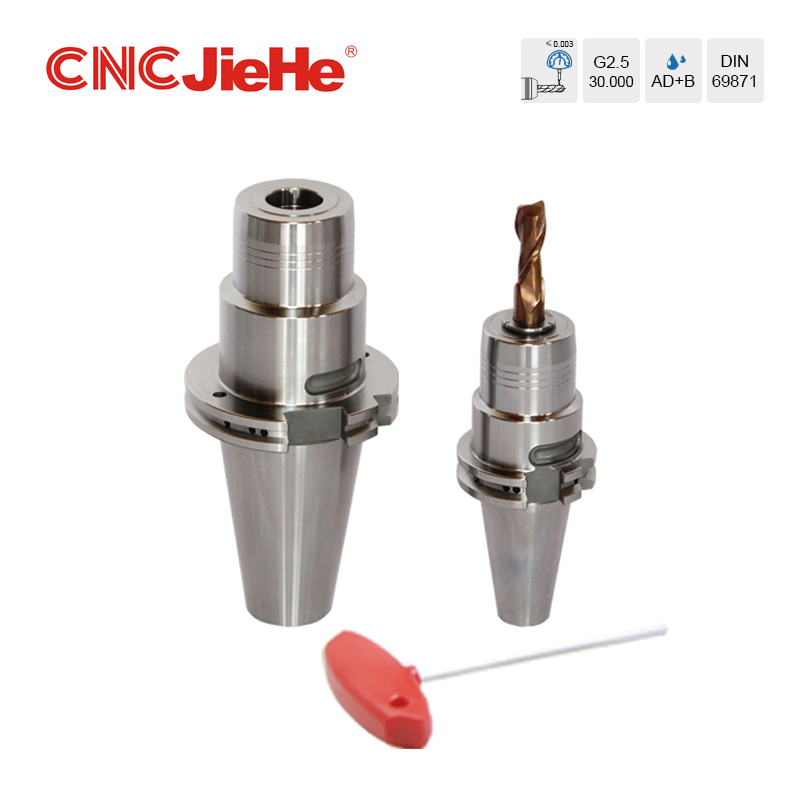

Unser Produkt bietet eine Vielzahl optionaler Konfigurationen. Optionales Zubehör wie die hydraulische Spannzange und die HSK-Lock-Cutter-Basis mit Lagerstift können den unterschiedlichen Anforderungen der Benutzer an Präzision und Stabilität gerecht werden. Darüber hinaus wird ein Schraubenschlüssel mitgeliefert, der Benutzer bei der Produktinstallation und -wartung unterstützt und so personalisierte Produktkonfigurationen ermöglicht.

So verwenden Sie das hydraulische Spannfutter

Um eine optimale Leistung und Langlebigkeit des hydraulischen Spannfutters zu gewährleisten, reinigen Sie vor der Verwendung stets das Innenloch und den Außendurchmesser des Werkzeughalters und entfernen Sie dabei jegliche Feuchtigkeit und Öl. Vermeiden Sie es, das Spannfutter festzuziehen, bevor Sie das Werkzeug einsetzen, und lösen Sie die Druckschraube, wenn das Spannfutter längere Zeit nicht verwendet wurde. Stellen Sie sicher, dass die Einstecklänge des Werkzeugs dem angegebenen Mindestmaß entspricht, um Probleme wie Verformung oder Abrutschen zu vermeiden. Ziehen Sie die Druckschraube immer vollständig mit einem Quergriffschlüssel an und stellen Sie sicher, dass die Werkzeugabmessungen innerhalb des angegebenen Toleranzbereichs liegen. Benutzen Sie nur Werkzeuge mit rundem Schaft und vermeiden Sie Veränderungen am Spannfutter oder die Verwendung von Nicht-Originalteilen. Bei Problemen wie Öllecks oder niedrigem Druck wenden Sie sich an den Verkäufer, um Hilfe zu erhalten, anstatt eine Reparatur durchzuführen.

Warum sollten Sie sich für JieHe entscheiden?

Wählen Sie CNC JieHe für Präzision, Zuverlässigkeit und Effizienz. Unser hydraulisches Spannfutter HSK32-40ES bietet eine hohe Spannkraft, außergewöhnliche Genauigkeit (weniger als 0,003 mm Rundlauffehler) und ein stabiles Design, das sich ideal für schwere Bearbeitungen eignet. Mit kurzen Rüstzeiten, einfacher Handhabung und einer Reihe von Kühloptionen sorgt es für optimale Leistung und Langlebigkeit des Werkzeugs. Basierend auf unserem Engagement für globale Standards (ISO, DIN, JIS-B, ANSI) und gleichbleibender Präzision durch Vakuumwärmebehandlung sind unsere Produkte so konzipiert, dass sie auch Ihre anspruchsvollsten Bearbeitungsanforderungen erfüllen. Vertrauen Sie darauf, dass wir Qualität, Präzision und unübertroffene Unterstützung für Ihren Betrieb liefern.

Qualitätsprüfung

Jiehe Machinery besitzt eine führende Produktionsfabrik für Werkzeughalter sowie ein Inspektions- und Testzentrum in China, dessen Fertigungskapazitäten zu den Spitzenreitern zählen. Zu unseren wichtigsten Produktions- und Prüfgeräten gehören GROB, TAKISAWA, Doosan, HAIMER, KELCH, ZOLLER, Mitutoyo usw., außerdem verfügen wir über das gesamte Sortiment an Standard-Werkzeughaltern und Werkzeughalterlehren von German Diebold. Der Einsatz dieser Geräte gewährleistet darüber hinaus die Überlegenheit unserer Produktionseffizienz und Produktqualität.

Wir verfügen über eine intelligente Produktionslinie, die die Stabilität der Produktqualität gewährleistet und die Produktionseffizienz erheblich verbessert.

Fotos von Produkten in der Werkstatt

Unsere Werkstatt verfügt über einen robusten Bestand an Halbfertigprodukten, der eine stetige Versorgung gewährleistet und es uns ermöglicht, enge Termine schnell und effizient einzuhalten. Mit optimierten Produktionsabläufen und einer gut organisierten Lieferkette garantieren wir schnelle Durchlaufzeiten ohne Kompromisse bei der Qualität. Unser erfahrenes Team und unsere hochmodernen Einrichtungen ermöglichen es uns, schnell auf Kundenanforderungen zu reagieren und flexible Lösungen und schnelle Lieferungen anzubieten, damit Ihr Betrieb reibungslos läuft.

Werksausstellung

Jining Jiehe Machinery Co., Ltd. wurde im Jahr 2000 gegründet und ist ein nationales High-Tech-Unternehmen und ein technologieorientiertes und innovatives Unternehmen auf Provinzebene. Das auf CNC-Werkzeugmaschinenzubehör spezialisierte Unternehmen bietet über 1.000 Produktvarianten an, wobei 60 % der Produkte exportiert werden. Mit über 200 CNC-Maschinen und einem Team von mehr als 100 Mitarbeitern hat Jiehe über 30 nationale Patente erworben und ist für seine bekannten Marken wie CNCJiehe, Sun Moon Lake und Goose bekannt. Das Unternehmen nimmt regelmäßig an internationalen Ausstellungen in Peking, Shanghai, den USA, Deutschland, Italien und Tokio teil und baut so eine starke globale Marktpräsenz auf. Durch das Benchmarking von Top-Unternehmen in Deutschland und Japan hat Jiehe eine schnelle Entwicklung erreicht und eine umfassende Produktions- und Forschungs- und Entwicklungsbasis mit Tochtergesellschaften in Jining, Shandong, Suzhou und darüber hinaus aufgebaut.
