HSK50A 63A 100A Hydraulikfutter

Produktbeschreibung

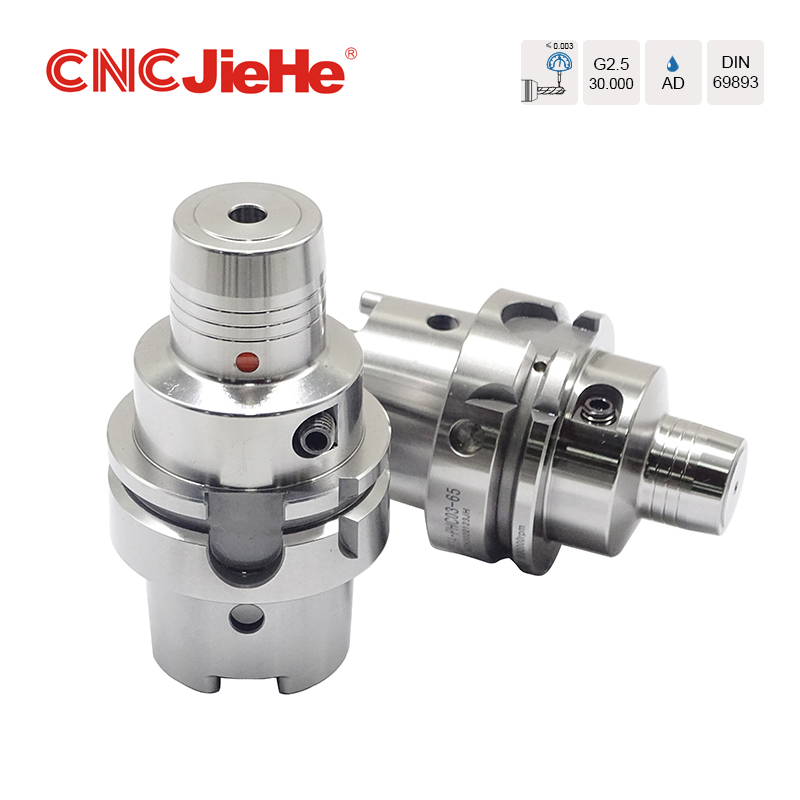

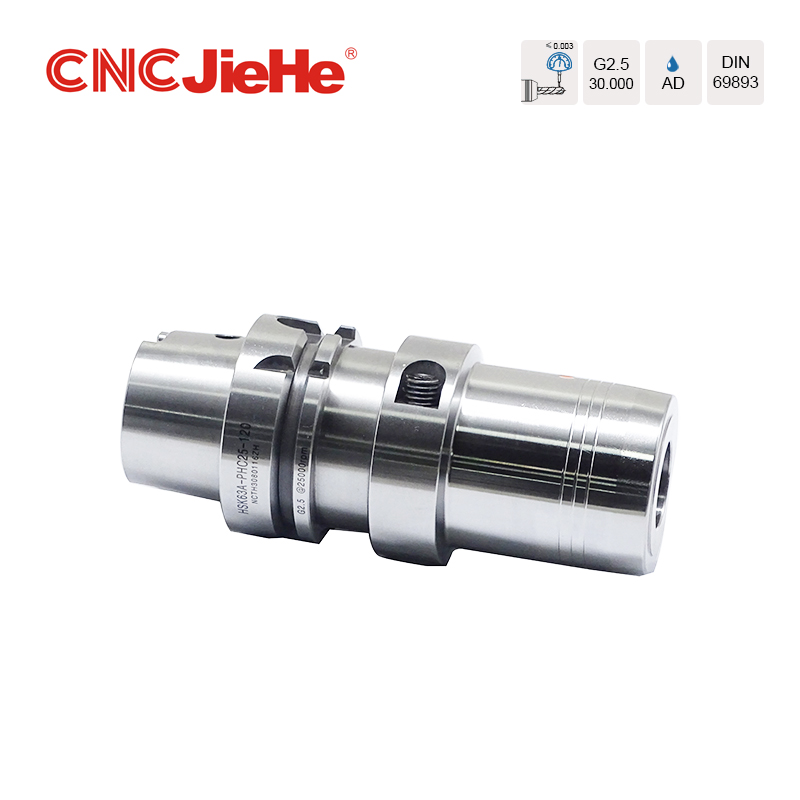

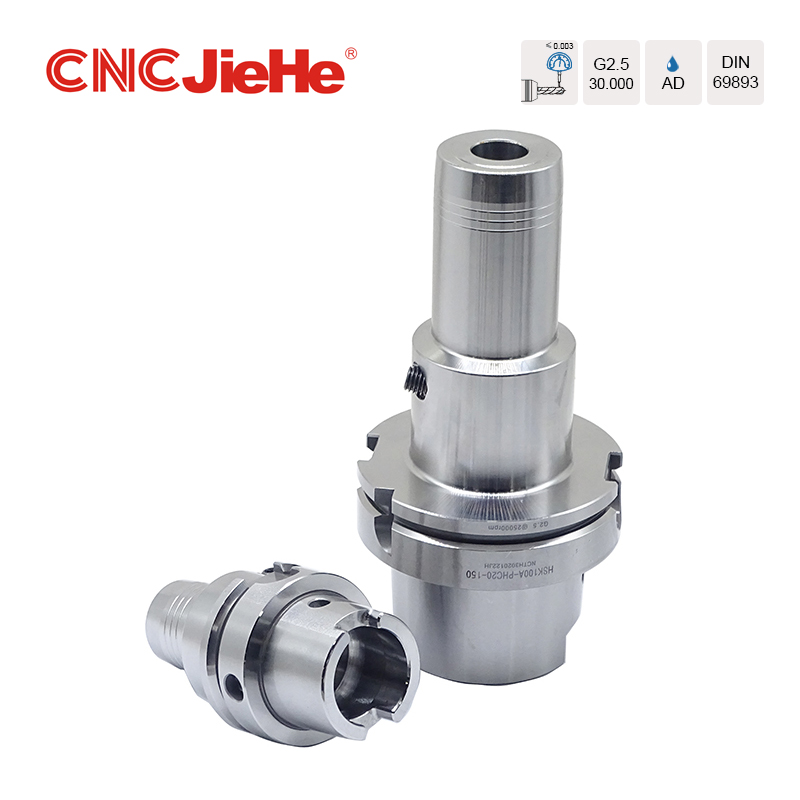

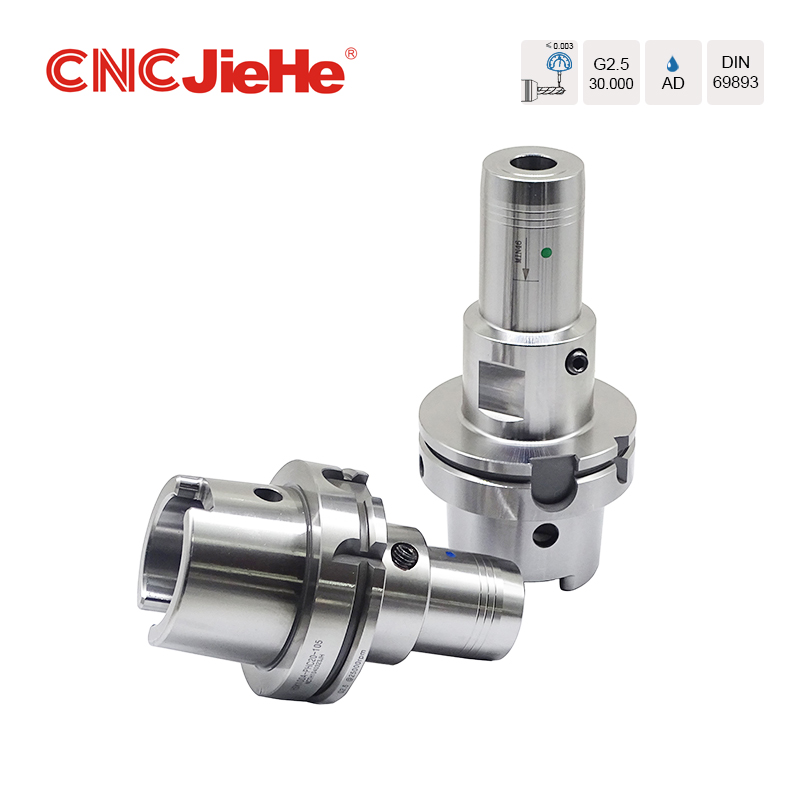

Die hydraulischen Spannfutter der Serien HSK50A 63A 100A von CNC JieHe gehören zu den hochwertigsten Werkzeugmaschinenzubehörteilen. Sie sind in einer Vielzahl von Modellen erhältlich, z. B. HSK50A – PHC06 – 70, HSK63A – PHC3.175 – 65 und HSK100A – PHC25 – 110, und eignen sich für unterschiedliche Werkzeuggrößen und Bearbeitungsanforderungen. Diese Spannfutter werden aus hochwertigem legiertem Stahl gefertigt und einer Vakuum-Wärmebehandlung unterzogen, um eine gleichbleibende Präzision zu gewährleisten. Ihr einzigartiger hydraulischer Spannmechanismus zentriert den Werkzeugschaft zunächst präzise und klemmt ihn dann fest ein. Dies minimiert den Werkzeugverschleiß und verlängert die Werkzeuglebensdauer um bis zu 40 %. Zusätzlich ist eine Reihe von optionalem Zubehör erhältlich, darunter hydraulische Spannzangen und HSK-Fräsersockel mit Lagerbolzen sowie ein Schraubenschlüssel für einfache Installation und Wartung. Diese Funktionen ermöglichen es Benutzern, das Produkt entsprechend ihren spezifischen Anforderungen an Präzision und Stabilität anzupassen, wodurch es sich für schwere Bearbeitungsaufgaben eignet und eine hervorragende Leistung gewährleistet.

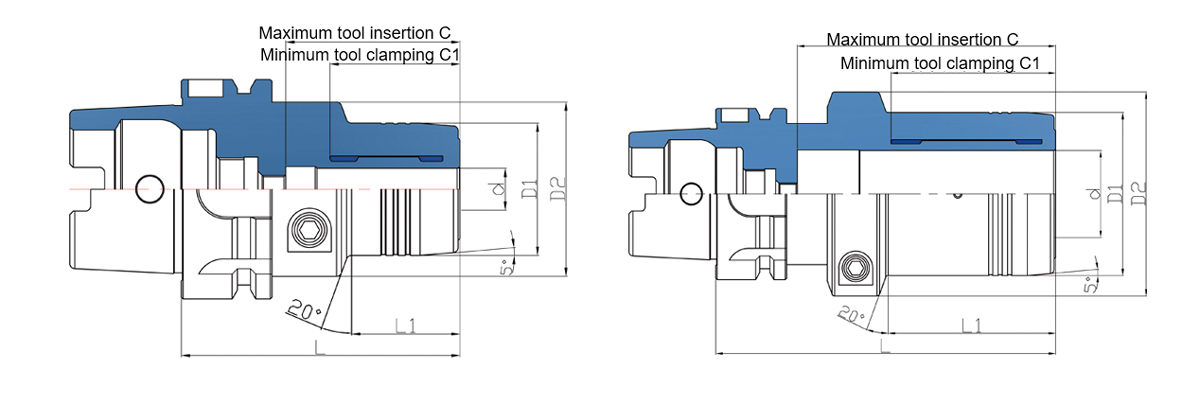

Produktschema

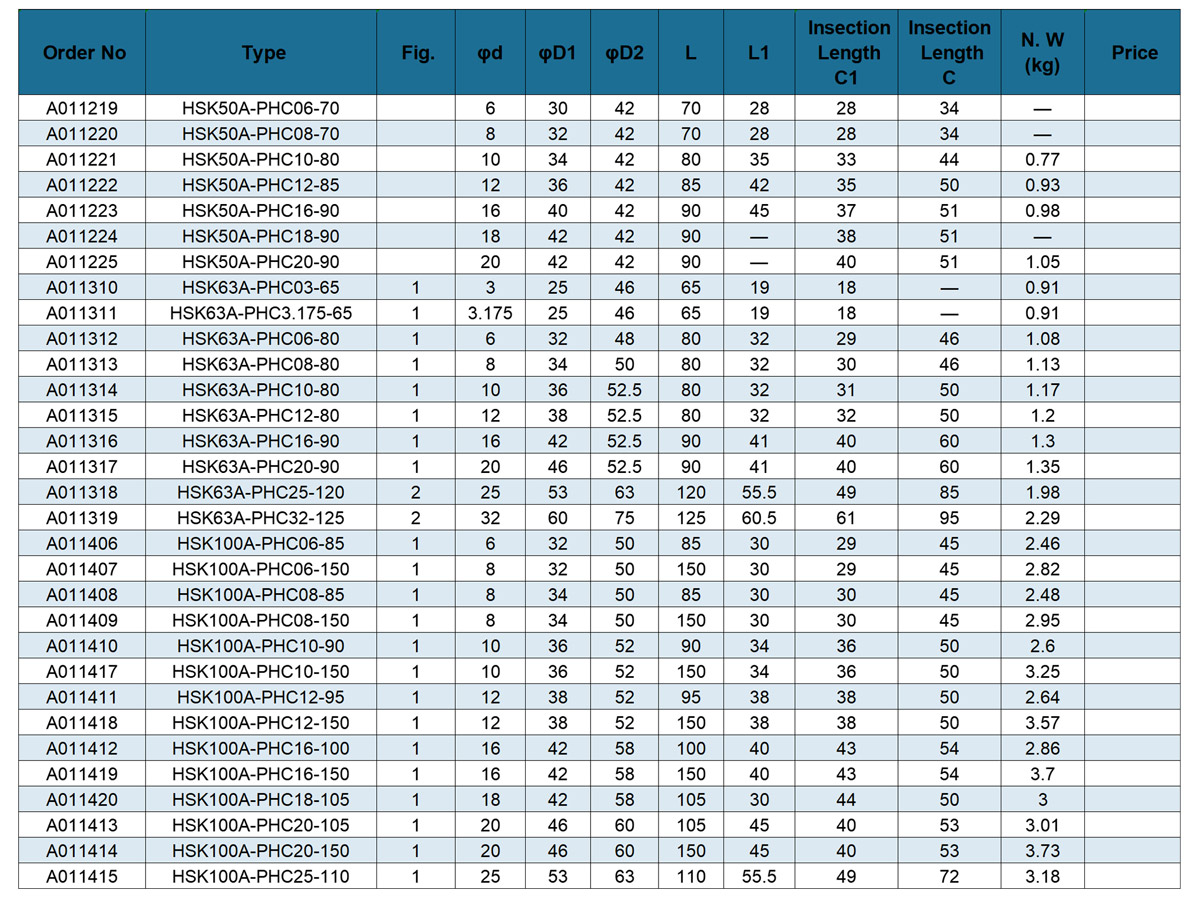

Produktparameter

Produktsystem

Das Hydrodehnspannfuttersystem besteht im Wesentlichen aus der Betätigungsschraube B, dem Betätigungskolben und dem Werkzeughalterkörper. Der Betätigungskolben wird durch die Betätigungsschraube bewegt und ohne Drehmomentschlüssel fest gegen die Maschinenschnittstelle gedrückt. Im Betrieb drückt der Betätigungskolben die Hydraulikflüssigkeit in das Kammersystem. Eine Längeneinstellschraube E ermöglicht eine schnelle und bequeme Voreinstellung. Beim Spannvorgang spielt die Nut am Werkzeughalterkörper am Werkzeugschaft eine entscheidende Rolle. Beim Spannen wird zunächst der Werkzeugschaft zentriert, anschließend dehnt sich die Dehnhülse aus und spannt das Werkzeug vollflächig. Der hohe Spanndruck des TENDO Hydrodehnspannfutters drückt Öl-, Fett- und Schmiermittelrückstände in die Nut und hält die Kontaktflächen trocken. Dies minimiert den Verschleiß an der Werkzeugschneide. Darüber hinaus dämpft das mit Hydraulikflüssigkeit gefüllte Kammersystem das eingespannte Werkzeug und verbessert so Stabilität und Leistung des Bearbeitungsprozesses.

Optionales Zubehör

Unser Produkt bietet eine Vielzahl optionaler Konfigurationen. Optionales Zubehör wie die hydraulische Spannzange und die HSK-Fräserbasis mit Lagerstift erfüllen die unterschiedlichen Anforderungen der Anwender an Präzision und Stabilität. Zusätzlich wird ein Schraubenschlüssel mitgeliefert, der die Installation und Wartung des Produkts unterstützt und individuelle Produktkonfigurationen ermöglicht.

So verwenden Sie ein hydraulisches Spannfutter

Um optimale Leistung und Langlebigkeit des hydraulischen Spannfutters zu gewährleisten, reinigen Sie vor Gebrauch stets die Innenbohrung und den Außendurchmesser des Werkzeughalters und entfernen Sie Feuchtigkeit und Öl. Ziehen Sie das Spannfutter nicht fest, bevor Sie das Werkzeug eingesetzt haben, und lösen Sie die Druckschraube, wenn das Spannfutter längere Zeit nicht benutzt wurde. Stellen Sie sicher, dass die Werkzeugeinstecklänge die angegebene Mindestlänge einhält, um Probleme wie Verformung oder Verrutschen zu vermeiden. Ziehen Sie die Druckschraube immer vollständig mit einem T-Griff-Schlüssel fest und stellen Sie sicher, dass die Werkzeugabmessungen innerhalb des angegebenen Toleranzbereichs liegen. Verwenden Sie nur Werkzeuge mit einem vollständig runden Schaft und vermeiden Sie Modifikationen am Spannfutter oder die Verwendung von Nicht-Originalteilen. Bei Problemen wie Öllecks oder niedrigem Druck wenden Sie sich bitte an den Verkäufer, anstatt eine Reparatur zu versuchen.

Warum JieHe wählen?

Entscheiden Sie sich für CNC JieHe für Präzision, Zuverlässigkeit und Effizienz. Unser hydraulisches Spannfutter HSK32-40ES bietet hohe Spannkraft, außergewöhnliche Genauigkeit (weniger als 0,003 mm Rundlaufabweichung) und eine robuste Konstruktion, ideal für die Schwerzerspanung. Kurze Rüstzeiten, einfache Handhabung und verschiedene Kühloptionen sorgen für optimale Leistung und Werkzeuglebensdauer. Dank unseres Engagements für globale Standards (ISO, DIN, JIS-B, ANSI) und gleichbleibender Präzision durch Vakuum-Wärmebehandlung erfüllen unsere Produkte selbst anspruchsvollste Bearbeitungsanforderungen. Vertrauen Sie uns: Qualität, Präzision und unübertroffene Unterstützung für Ihren Betrieb.

Qualitätsprüfung

Jiehe Machinery verfügt über eine führende Produktionsstätte für Werkzeughalter sowie ein Prüf- und Testzentrum in China und zählt zu den führenden Herstellern. Zu unseren wichtigsten Produktions- und Prüfgeräten zählen Hersteller von GROB, TAKISAWA, Doosan, HAIMER, KELCH, ZOLLER, Mitutoyo usw. Darüber hinaus verfügen wir über das gesamte Sortiment an Standard-Werkzeughaltern und Werkzeughalterlehren des deutschen Herstellers Diebold. Der Einsatz dieser Geräte sichert unsere überragende Produktionseffizienz und Produktqualität zusätzlich.

Wir verfügen über eine intelligente Produktionslinie, die die Stabilität der Produktqualität gewährleistet und die Produktionseffizienz erheblich verbessert.

Fotos von Produkten in der Werkstatt

Unsere Werkstatt verfügt über einen umfangreichen Lagerbestand an Halbfertigprodukten, der eine stetige Versorgung sicherstellt und es uns ermöglicht, enge Termine schnell und effizient einzuhalten. Dank optimierter Produktionsprozesse und einer gut organisierten Lieferkette garantieren wir kurze Lieferzeiten ohne Kompromisse bei der Qualität. Unser erfahrenes Team und unsere hochmodernen Anlagen ermöglichen es uns, schnell auf Kundenwünsche zu reagieren und bieten flexible Lösungen und schnelle Lieferungen für einen reibungslosen Ablauf Ihrer Abläufe.

Werksausstellung

Jining Jiehe Machinery Co., Ltd. wurde im Jahr 2000 gegründet und ist ein nationaler Hightech-Konzern sowie ein technologieorientiertes und innovatives Unternehmen auf Provinzebene. Das auf CNC-Werkzeugmaschinenzubehör spezialisierte Unternehmen bietet über 1.000 Produktvarianten an, wobei 60 % der Produkte exportiert werden. Mit über 200 CNC-Maschinen und einem Team von mehr als 100 Mitarbeitern hat Jiehe über 30 nationale Patente erworben und ist für seine bekannten Marken wie CNCJiehe, Sun Moon Lake und Goose bekannt. Das Unternehmen nimmt regelmäßig an internationalen Ausstellungen in Peking, Shanghai, den USA, Deutschland, Italien und Tokio teil und baut so eine starke globale Marktpräsenz auf. Durch den Vergleich mit Top-Unternehmen in Deutschland und Japan hat Jiehe eine schnelle Entwicklung erreicht und eine umfassende Produktions- und F&E-Basis mit Tochtergesellschaften in Jining, Shandong, Suzhou und darüber hinaus aufgebaut.
