HSK40.50E Hydrodehnspannfutter

Produktbeschreibung

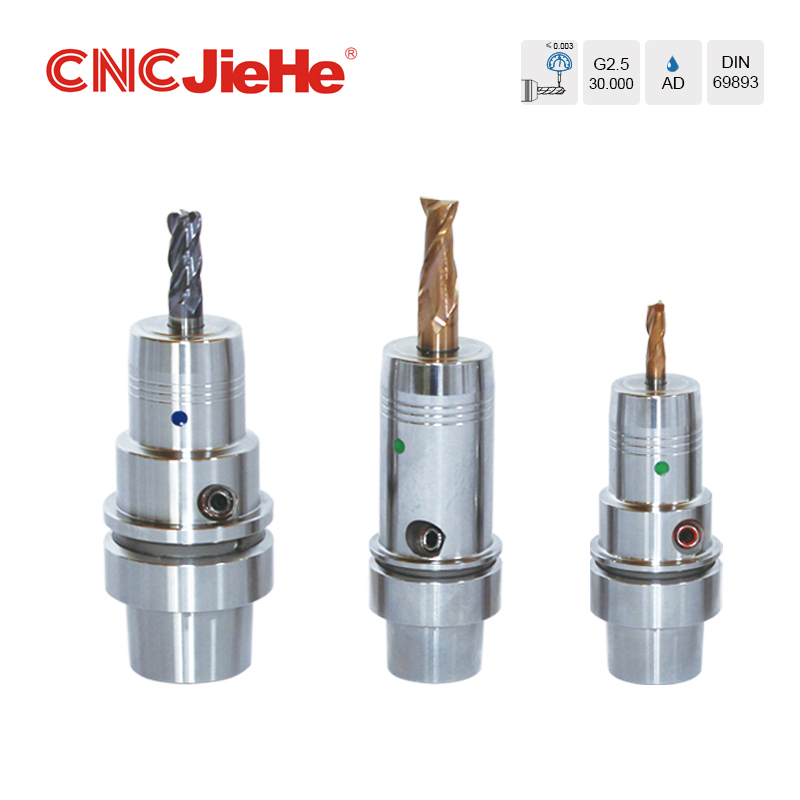

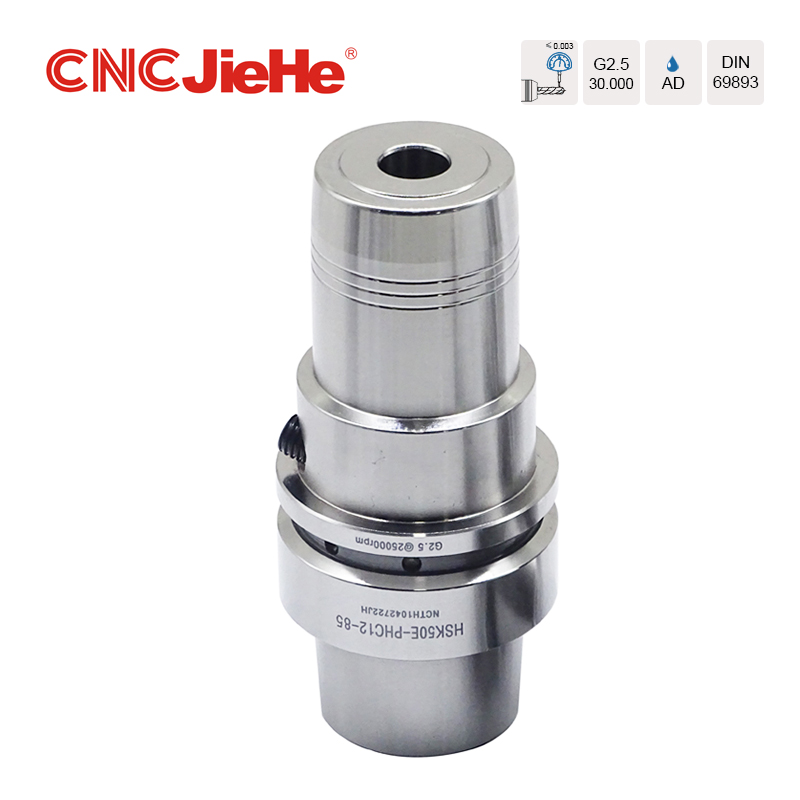

Die Hydrospannfutter der Serie HSK40.50E sind hervorragendes Werkzeugmaschinenzubehör. Sie umfassen verschiedene Modelle wie HSK40E - PHC06 - 70, HSK50E - PHC20 - 120 usw., passend für Schneidwerkzeuge unterschiedlicher Größe. Das Produkt besteht aus hochwertigem legiertem Stahl und wird einer Vakuum-Wärmebehandlung unterzogen, um Genauigkeit und Stabilität zu gewährleisten. Das einzigartige hydraulische Spannsystem zentriert das Werkzeug während des Spannvorgangs effektiv, reduziert den Werkzeugverschleiß und verlängert die Werkzeuglebensdauer um 40 %. Zusätzlich bietet es eine breite Palette an optionalem Zubehör wie Hydrospannfutter, HSK-Werkzeughalter mit Stiftverriegelung und Schlüssel. Anwender können das Produkt flexibel entsprechend ihren Anforderungen an Genauigkeit und Stabilität konfigurieren. Es eignet sich für verschiedene Schwerzerspanungsszenarien, ist einfach zu bedienen und gewährleistet eine effiziente Bearbeitung.

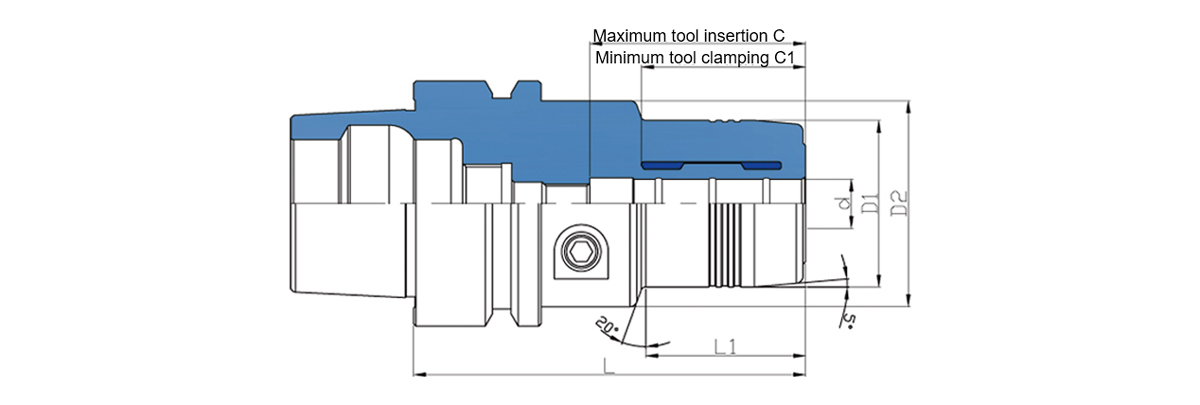

Produktschema

Produktparameter

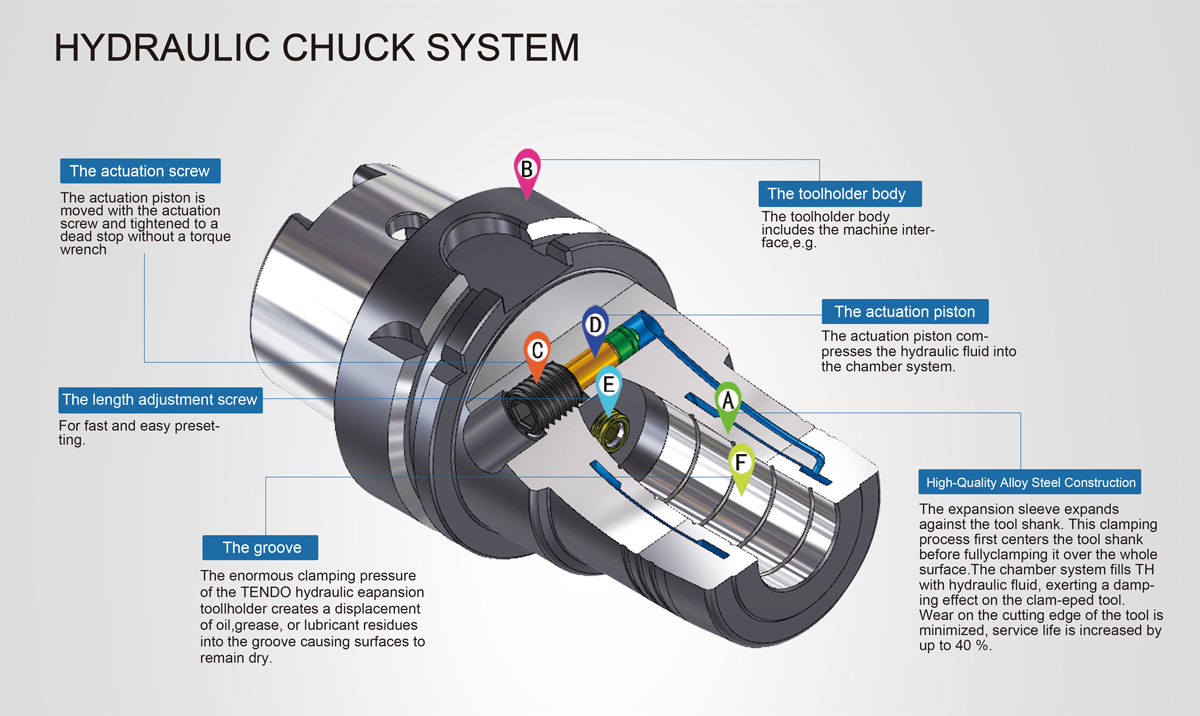

Produktsystem

Das hydraulische Spannsystem besteht im Wesentlichen aus Komponenten wie der Antriebsspindel B, dem Antriebskolben und dem Werkzeughalterkörper. Der Antriebskolben bewegt sich und drückt über die Antriebsspindel fest gegen die Schlüsselfläche. Beim Betätigen des Antriebskolbens pumpt er Hydrauliköl in das Kammersystem, wodurch sich die Dehnhülse ausdehnt und so das Schneidwerkzeug klemmt. Die Längeneinstellschraube E ermöglicht eine schnelle Voreinstellung. Beim Spannvorgang wird der Werkzeughalter zunächst zentriert und dann vollständig gespannt. Dabei werden Öl-, Fett- oder Schmiermittelrückstände in die Nut befördert, wodurch die Oberfläche trocken bleibt und der Verschleiß der Werkzeugschneide reduziert wird. Das Kammersystem ist mit Hydrauliköl gefüllt, das als Dämpfer für das gespannte Schneidwerkzeug dient und so eine stabile und zuverlässige Bearbeitung gewährleistet.

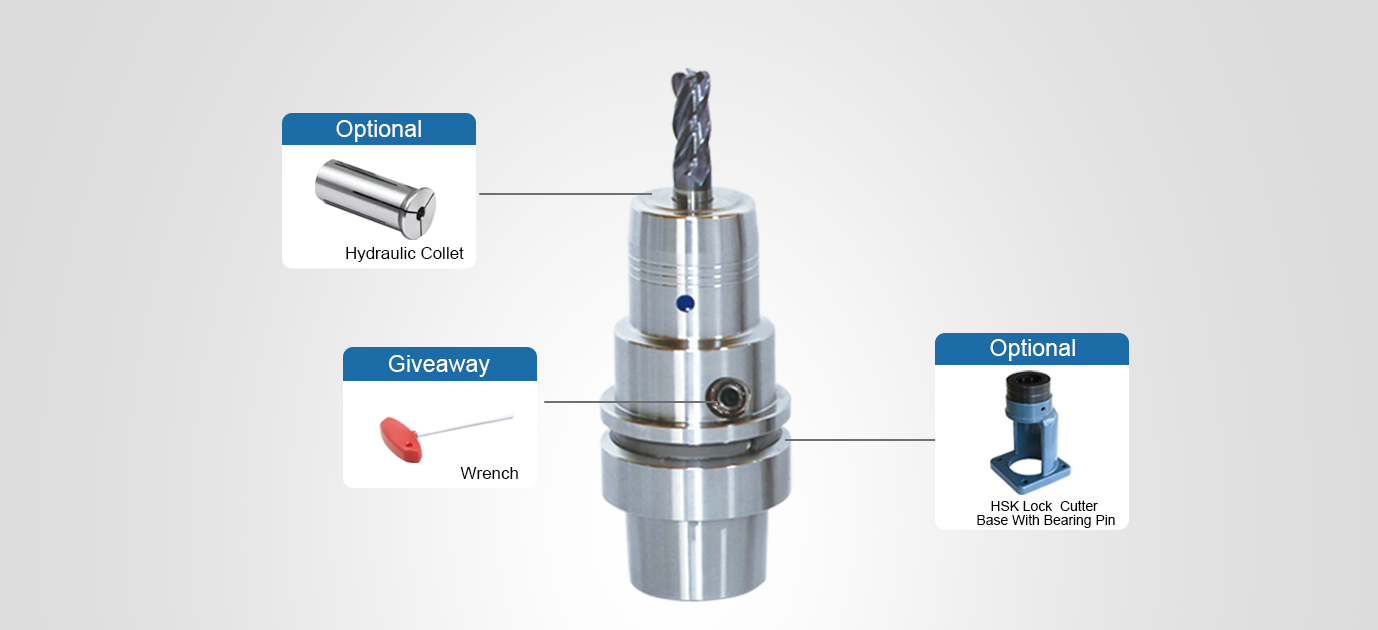

Optionales Zubehör

Unser Produkt bietet eine Vielzahl optionaler Konfigurationen. Optionales Zubehör wie die hydraulische Spannzange und die HSK-Lock-Cutter-Basis mit Lagerstift können den unterschiedlichen Anforderungen der Benutzer an Präzision und Stabilität gerecht werden. Darüber hinaus wird ein Schraubenschlüssel mitgeliefert, der Benutzer bei der Produktinstallation und -wartung unterstützt und so personalisierte Produktkonfigurationen ermöglicht.

So verwenden Sie ein hydraulisches Spannfutter

Um optimale Leistung und Langlebigkeit des hydraulischen Spannfutters zu gewährleisten, reinigen Sie vor Gebrauch stets die Innenbohrung und den Außendurchmesser des Werkzeughalters und entfernen Sie Feuchtigkeit und Öl. Ziehen Sie das Spannfutter nicht fest, bevor Sie das Werkzeug eingesetzt haben, und lösen Sie die Druckschraube, wenn das Spannfutter längere Zeit nicht benutzt wurde. Stellen Sie sicher, dass die Werkzeugeinstecklänge die angegebene Mindestlänge einhält, um Probleme wie Verformung oder Verrutschen zu vermeiden. Ziehen Sie die Druckschraube immer vollständig mit einem T-Griff-Schlüssel fest und stellen Sie sicher, dass die Werkzeugabmessungen innerhalb des angegebenen Toleranzbereichs liegen. Verwenden Sie nur Werkzeuge mit einem vollständig runden Schaft und vermeiden Sie Modifikationen am Spannfutter oder die Verwendung von Nicht-Originalteilen. Bei Problemen wie Öllecks oder niedrigem Druck wenden Sie sich bitte an den Verkäufer, anstatt eine Reparatur zu versuchen.

Warum JieHe wählen?

Entscheiden Sie sich für CNC JieHe für Präzision, Zuverlässigkeit und Effizienz. Unser hydraulisches Spannfutter HSK32-40ES bietet hohe Spannkraft, außergewöhnliche Genauigkeit (weniger als 0,003 mm Rundlaufabweichung) und eine robuste Konstruktion, ideal für die Schwerzerspanung. Kurze Rüstzeiten, einfache Handhabung und verschiedene Kühloptionen sorgen für optimale Leistung und Werkzeuglebensdauer. Dank unseres Engagements für globale Standards (ISO, DIN, JIS-B, ANSI) und gleichbleibender Präzision durch Vakuum-Wärmebehandlung erfüllen unsere Produkte selbst anspruchsvollste Bearbeitungsanforderungen. Vertrauen Sie uns: Qualität, Präzision und unübertroffene Unterstützung für Ihren Betrieb.

Qualitätsprüfung

Jiehe Machinery besitzt eine führende Produktionsfabrik für Werkzeughalter sowie ein Inspektions- und Testzentrum in China, dessen Fertigungskapazitäten zu den Besten zählen. Zu unseren wichtigsten Produktions- und Prüfgeräten gehören GROB, TAKISAWA, Doosan, HAIMER, KELCH, ZOLLER, Mitutoyo usw., außerdem verfügen wir über das gesamte Sortiment an Standard-Werkzeughaltern und Werkzeughalterlehren von German Diebold. Der Einsatz dieser Geräte gewährleistet darüber hinaus die Überlegenheit unserer Produktionseffizienz und Produktqualität.

Wir verfügen über eine intelligente Produktionslinie, die die Stabilität der Produktqualität gewährleistet und die Produktionseffizienz erheblich verbessert.

Fotos von Produkten in der Werkstatt

Unsere Werkstatt verfügt über einen umfangreichen Lagerbestand an Halbfertigprodukten, der eine stetige Versorgung sicherstellt und es uns ermöglicht, enge Termine schnell und effizient einzuhalten. Dank optimierter Produktionsprozesse und einer gut organisierten Lieferkette garantieren wir kurze Lieferzeiten ohne Kompromisse bei der Qualität. Unser erfahrenes Team und unsere hochmodernen Anlagen ermöglichen es uns, schnell auf Kundenwünsche zu reagieren und bieten flexible Lösungen und schnelle Lieferungen für einen reibungslosen Ablauf Ihrer Abläufe.
